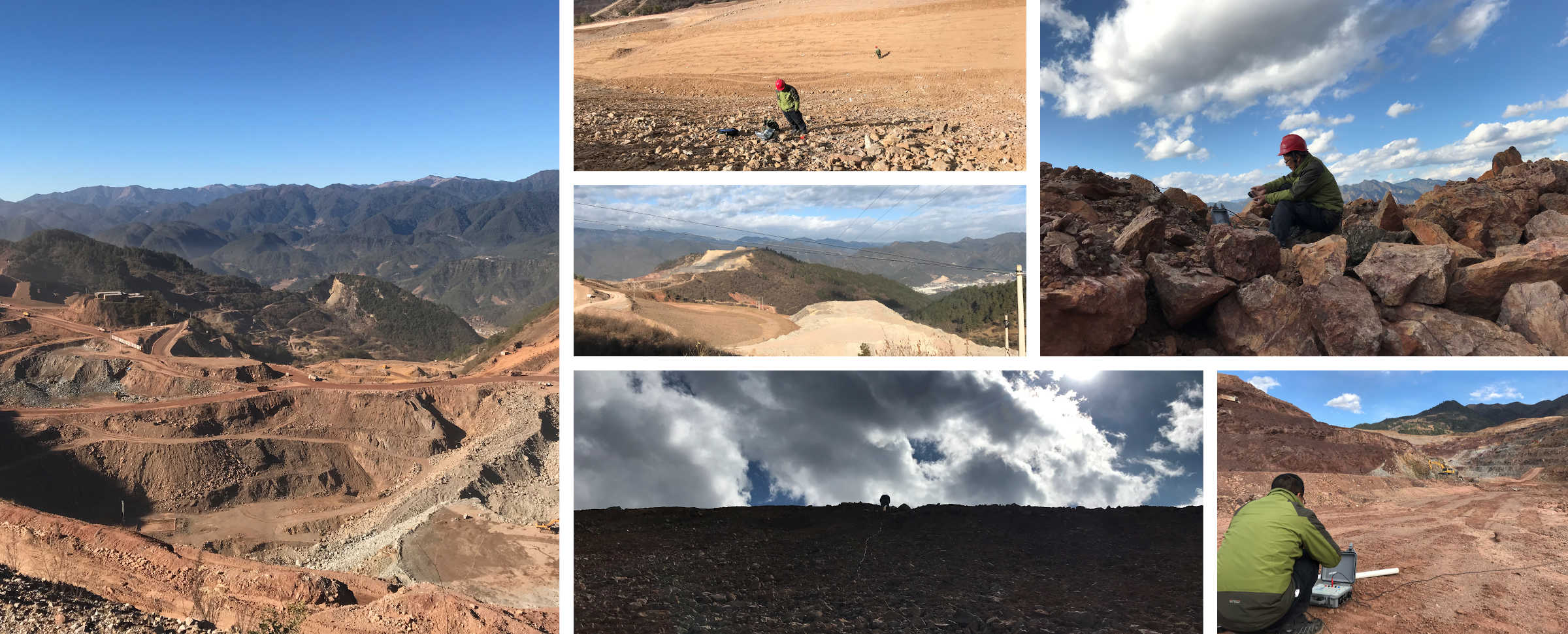

工区位于云南某铅锌矿，工区为正在开采的矿山，地形切割严重，电磁干扰极大。现场情况如下图所示：

从时间序列中可看出有非常强的阶跃干扰，矿山中、大型电器设备突然启动、关闭或负荷突然改变时，电道将产生阶跃信号、充放电信号和方波信号。从自功率谱中可看出工频及其高次谐波干扰极强，属于矿山用电及周边城镇、高压线影响。如下图所示：

最终该剖面圈定出两个低阻异常，编号分别为AMT-1、AMT-2。AMT-1异常为高阻背景中的低阻异常，异常范围与钻孔控制的铅锌矿体、硫铁矿体所对应，矿体围岩为灰岩角砾岩。AMT-2异常上段与钻孔控制的铅锌矿体、硫铁矿体所对应，下段异常延伸方向为物探推测找矿靶区。详细情况如下图所示：
