受客户委托，我公司使用美国Zonge生产的GDP-32II多功能电法工作站对某水库进行坝体检测工作。本次勘测使用GDP-32II的纳米瞬变电磁法（NanoTEM）工作，采用中心回线装置。

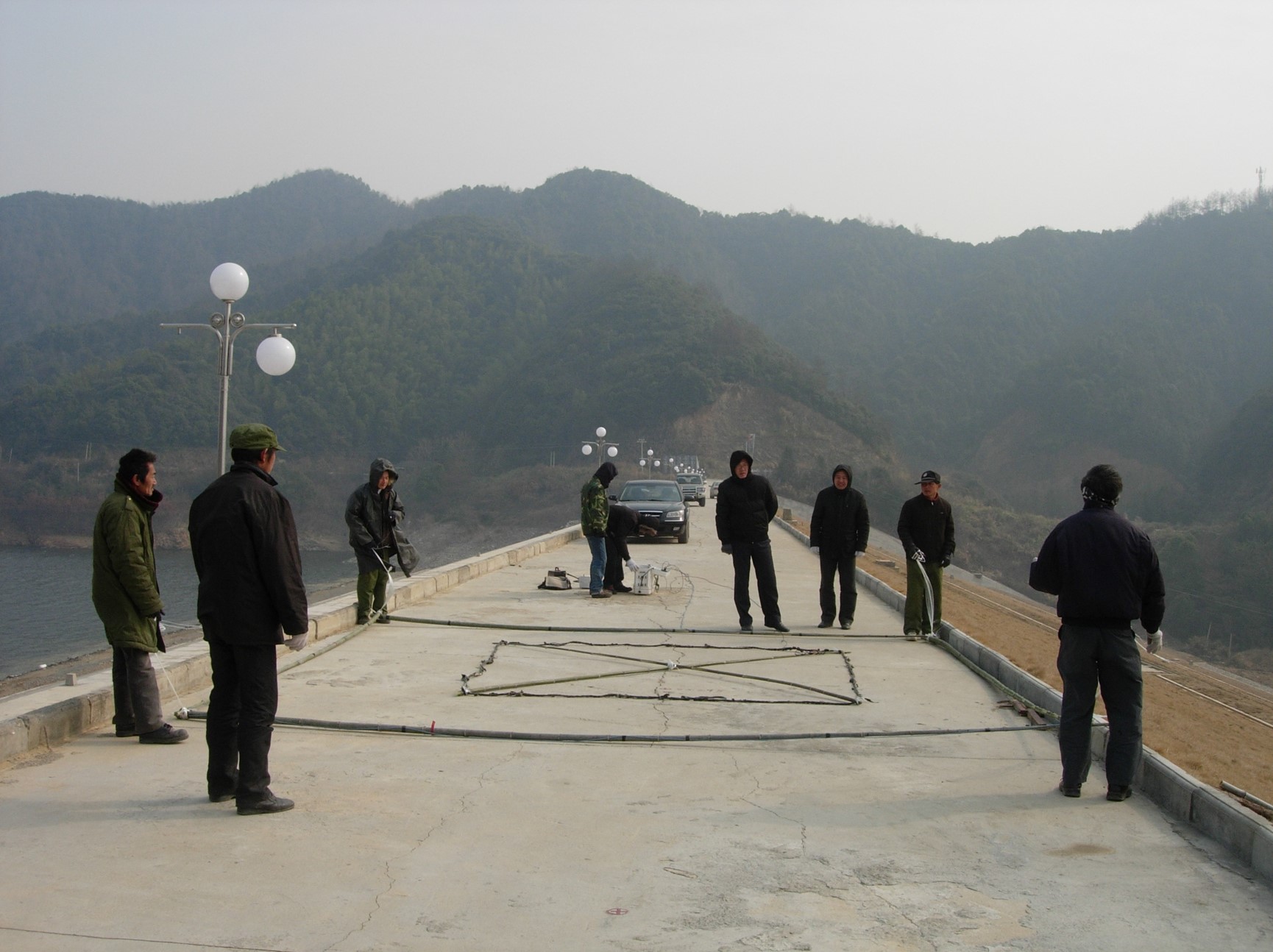

        图1  现场施工照片

        经过试验最终确定采用5米*5米边长的发射线框，并分别以1米点距及2米点距开展测量。

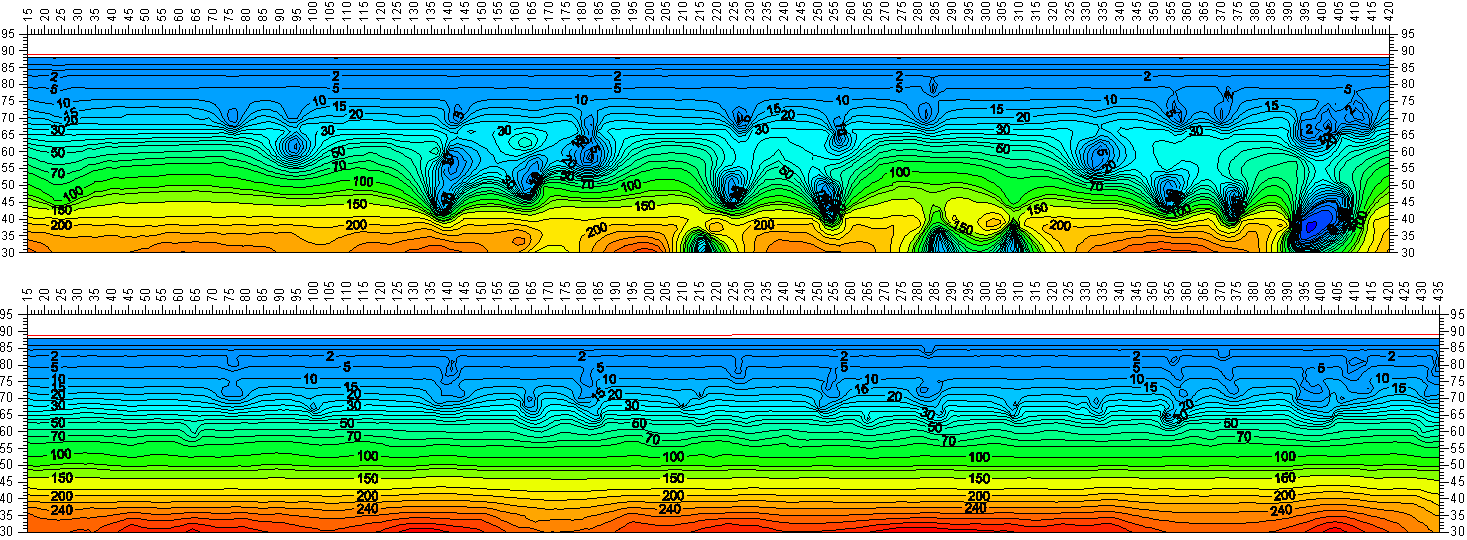

        图2 反演电阻率断面图（上图为2米点距，下图为1米点距）

对比两次检测结果如上图2所示，其中，75点、100点、140点、165点、186点、225点、255点、280点、235点、355点、373点、395点～415点等12处都有较好的重现和对应。

  2米点距和1米点距的坝顶检测结果说明，在坝体的75点、100点、140点、165点、186点、225点、255点、280点、235点、355点、373点、395点～415点等12处的防渗墙墙体可能存在前后两次灌注连接处出现接缝或墙体下部硷体固结存在问题。此外，353点的深部异常应是排水洞的反映。

  此外，我们还在在137点和340点横跨坝体做了2条断面检测，发射框边长5米*5米，检测结果分别示于图3。
