特点

■  4 D动态成像设计

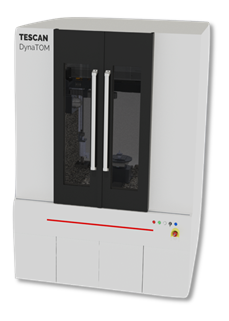

DynaTOM 是一款专门用于快速动态原位成像的 micro-CT系统。

区别于传统 micro-CT，这款机型中样品固定不动， X 射线源和探测器围绕固定的样品旋转。

■ “龙门架式” 架构设计

DynaTOM 采用了“龙门架式”的硬件设计，X 射线源和探测器围绕固定的样品台旋转，可以在不影响原位操作灵活性的情况下完成连续扫描。

■  快速连续采集能力

X 射线发射源和探测器可以连续旋转，每旋转360°的时间分辨率小于10 s。可以实现对动态过程连续不间断的数据采集，空间分辨率达 3 μm。

■ 软件

Volume-of-Interest Scanning (VOIS)对较大样品进行无损可视化样品中的细节。

DynaTOM 配有用于原位设备集成、四维重建、自动事件检测和动态可视化的专用软件包。

应用案例

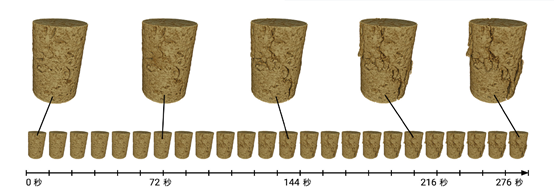

n  9mm的灰岩岩塞的动态压缩过程，每转一圈的时间分辨率是12s

n  砂质灰岩的石膏结晶演变过程，经过138次扫描获得的数据进行重构的三维模型，

不同颜色对应不同时间轴的演变结果
