介绍

Both是北京桔灯地球物理勘探股份有限公司，自主生产的一款高精度电磁震多参数智能采集系统，一次布设，可同时完成MT、TDIP、主动源和被动源地震等多种地球物理方法数据测量。

通过无线连接Android手机或PC进行参数配置和数据、仪器状态的实时监测，低功耗设计、内置时间同步系统和大容量存储器保证长时间的无人值守自主采集。

系统轻便，易于携带，方便野外施工。可应用于矿产调查、油气勘探、地震监测，结构监测，灾害监测、深部构造研究等领域。

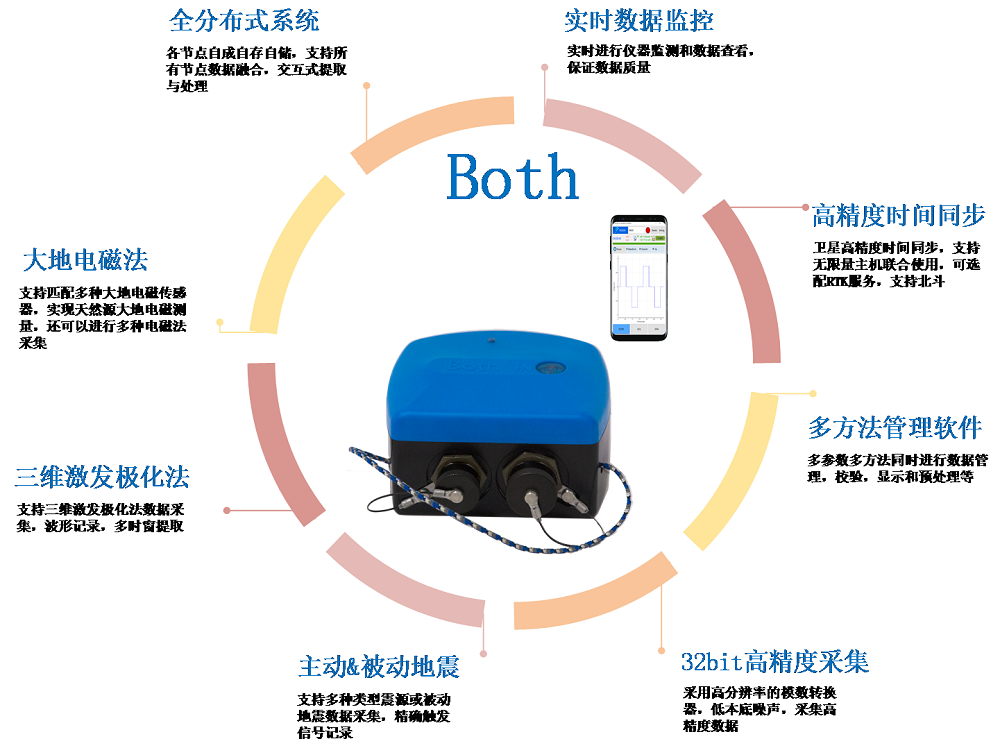

特点

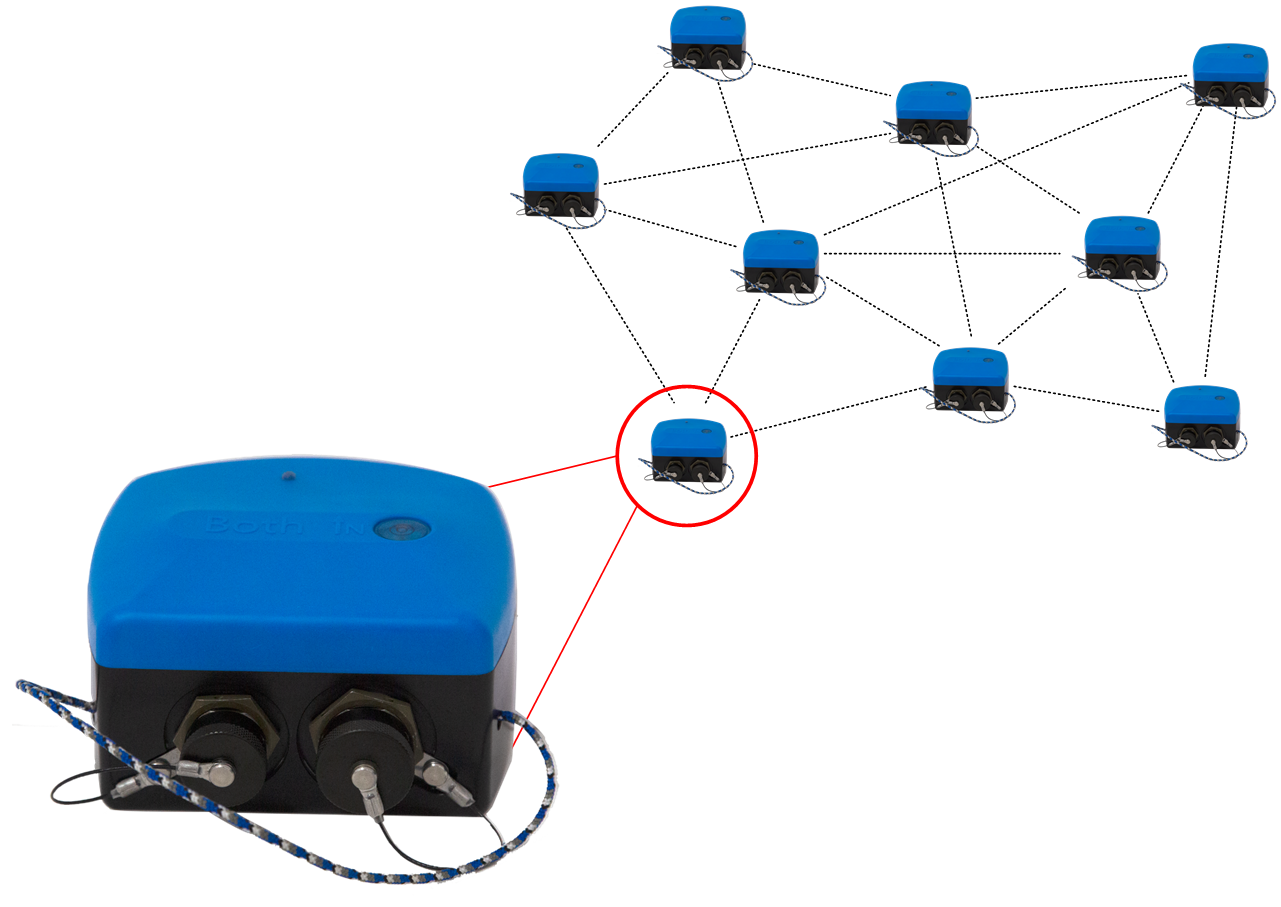

Ø  多方法数据采集节点

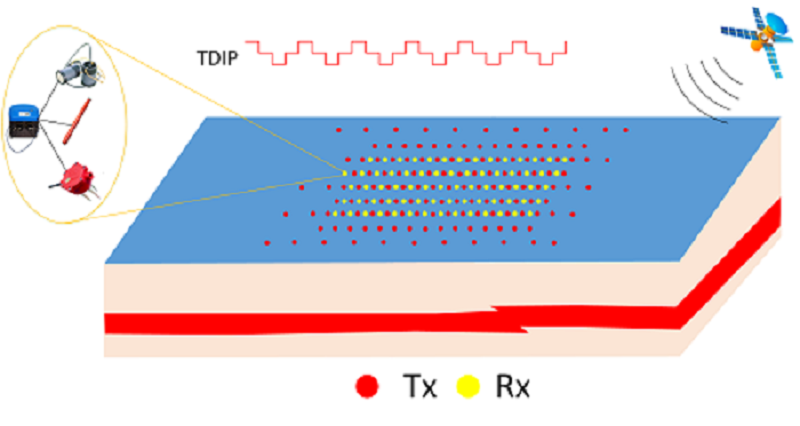

自采自存，支持速度/加速度计、不极化电极、磁棒、磁通门等不同地球物理传感器输入，可实现主被动源地震，二维/三维激电，低频大地电磁等方法。

Ø  实时质量控制

内置Wifi，安卓手机/PC可实时监控数据质量、采集进度、GPS状态、电池状态、存储卡使用状态等，让野外施工人员更保质保量的开展工作。

Ø  高精度采集

多通道32bit模数转换器，低本底噪声。

Ø  超小体积与微功耗设计

设备小巧轻便，微功耗设计，内置电池可支持长时间连续工作。

Ø  紧凑的结构设计

内置时间同步系统，内置电池，IP67防护等级设计，适应野外的工作环境。

Ø  时间精度高

支持GPS/北斗/伽利略时间驯服，多主机同步精度小于3μs。

Ø  配套全面的预处理、反演软件与数据接口

配套全方法预处理软件，提供标准的多方法数据接口，选配相应的处理反演软件。

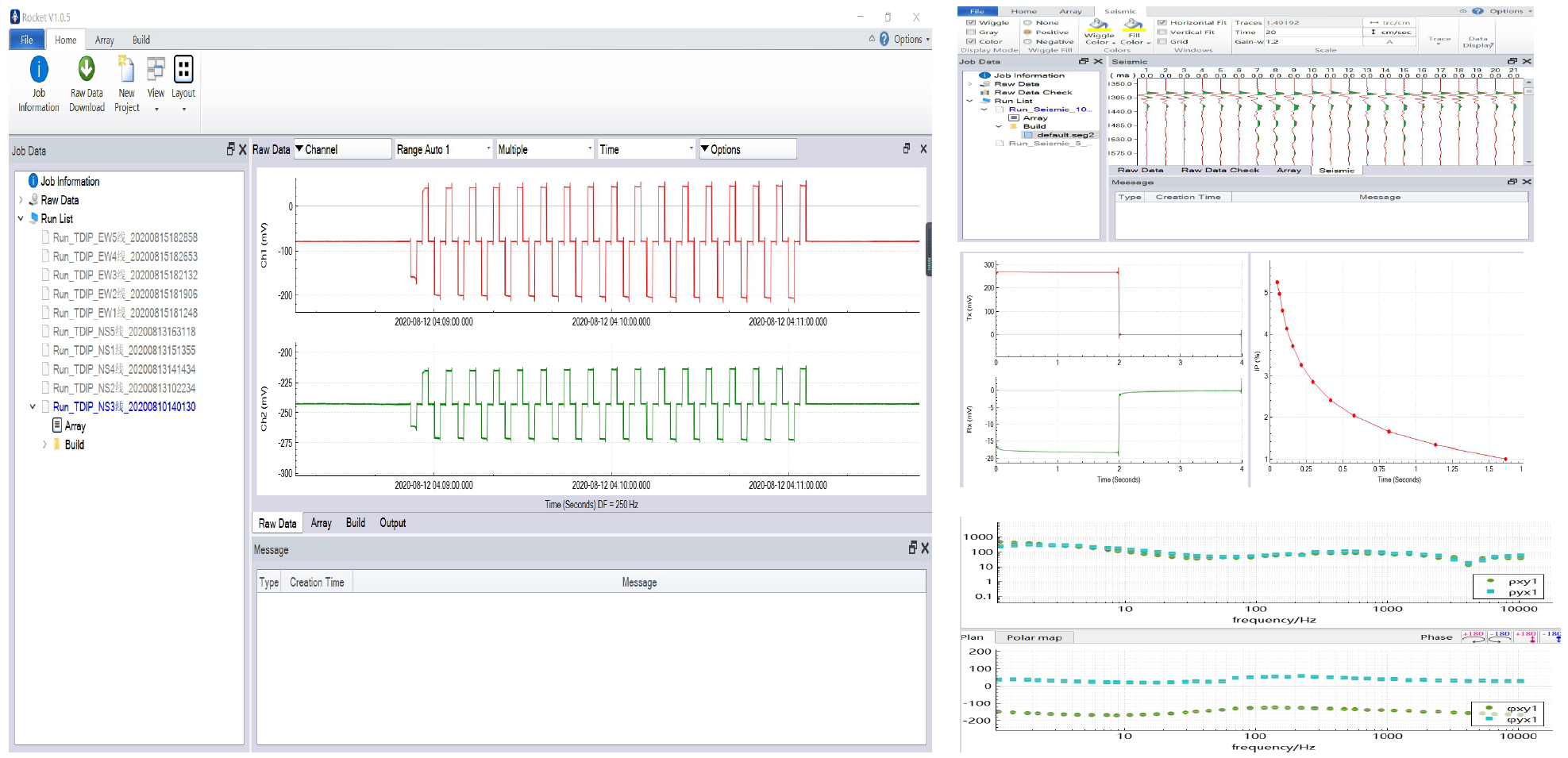

多方法综合预处理软件

参数

输入通道: 3通道

输入范围: +/-2.5V

采样率(Hz): 125, 250, 500, 1K

前置放大: 1, 2, 4, 8, 16

实时显示: WINDOWS/安卓

状态监测: GPS,电池,SD卡

通讯方式: USB+Wifi

时间系统: GPS/北斗/伽利略

时间精度: ±3μs

电源: 内置锂电池，可外接电瓶或太阳能板

功耗:<150mW

传感器: 电极、磁棒、磁通门、检波器、加速度计等

案例

东北某工区Both系统进行多方法测量，采集时长24小时，剖面长度1.4Km，方位角45度。

三种方法同时采集，分别是：被动源地震、激发极化法、大地电磁法。由浅至深，通过不同方法确定了地层的不同地球物理参数特征，剖面多处有断裂发育，东南覆盖层深度较深。

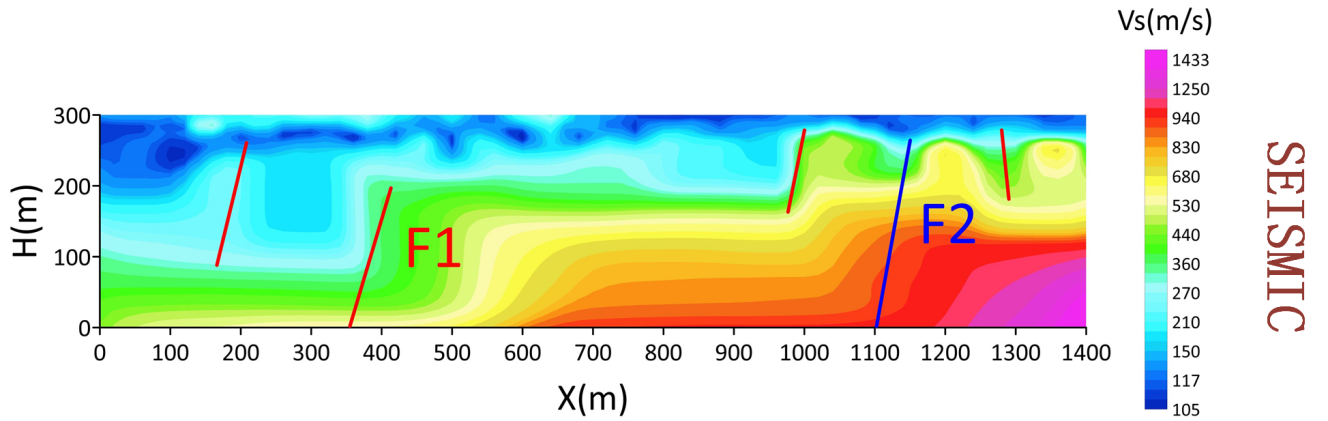

被动源面波对于浅部的地层和构造划分非常精确，可以看到明显的F1、F2两条主断裂，在其余浅层位置也推断了3条小断裂，浅部松散覆盖层的刻画清晰。

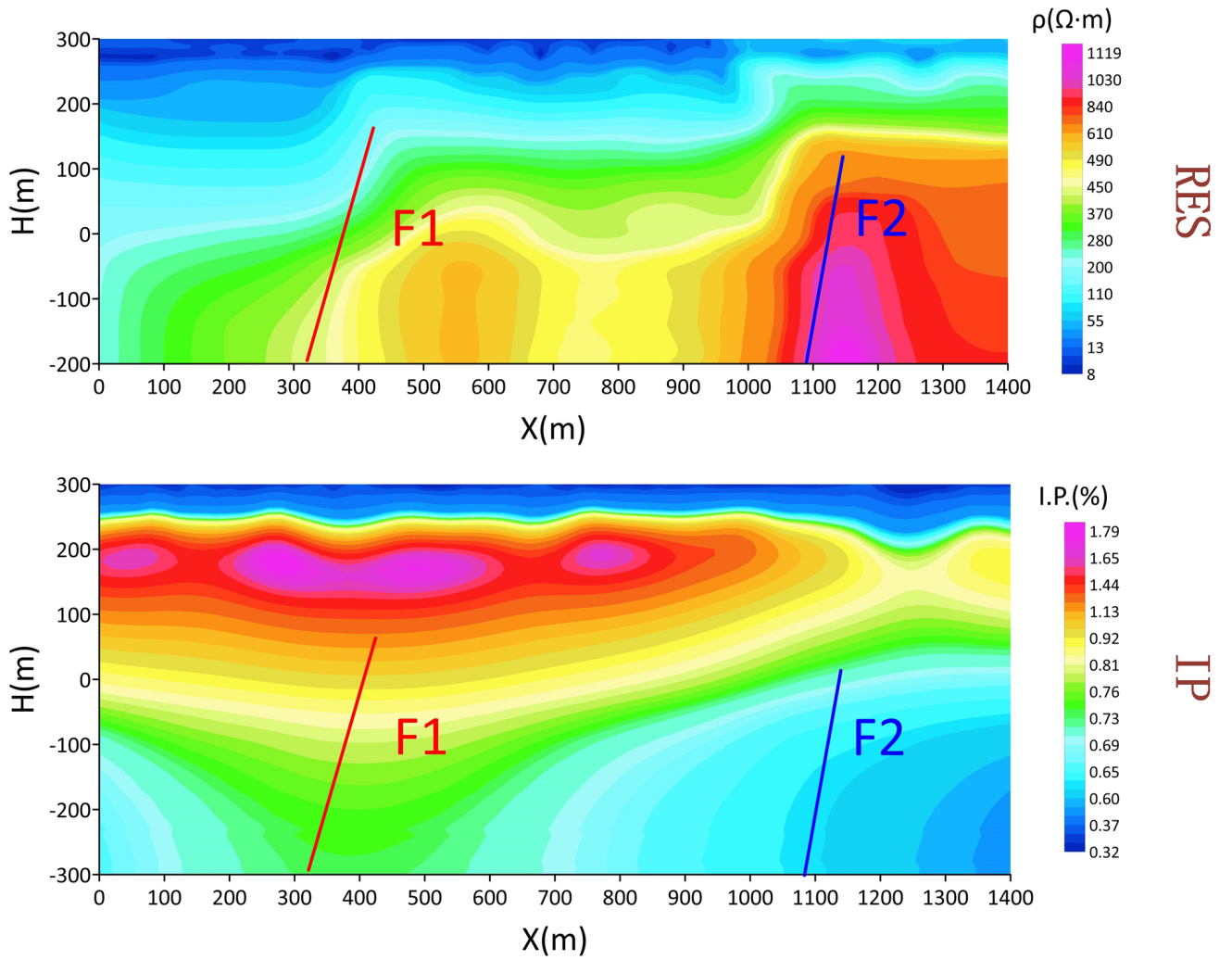

从时间域激发极化法的电阻率断面中可以清晰划分出F1和F2两条主断裂，深部岩体的划分相比于被动源面波方法更明显;地表覆盖层的电阻率低，但相比较没有被动源面波方法清晰。该剖面整体极化率低，无明显的极化异常，从极化率异常断面图上，可以大致确定F1和F2断裂的存在。

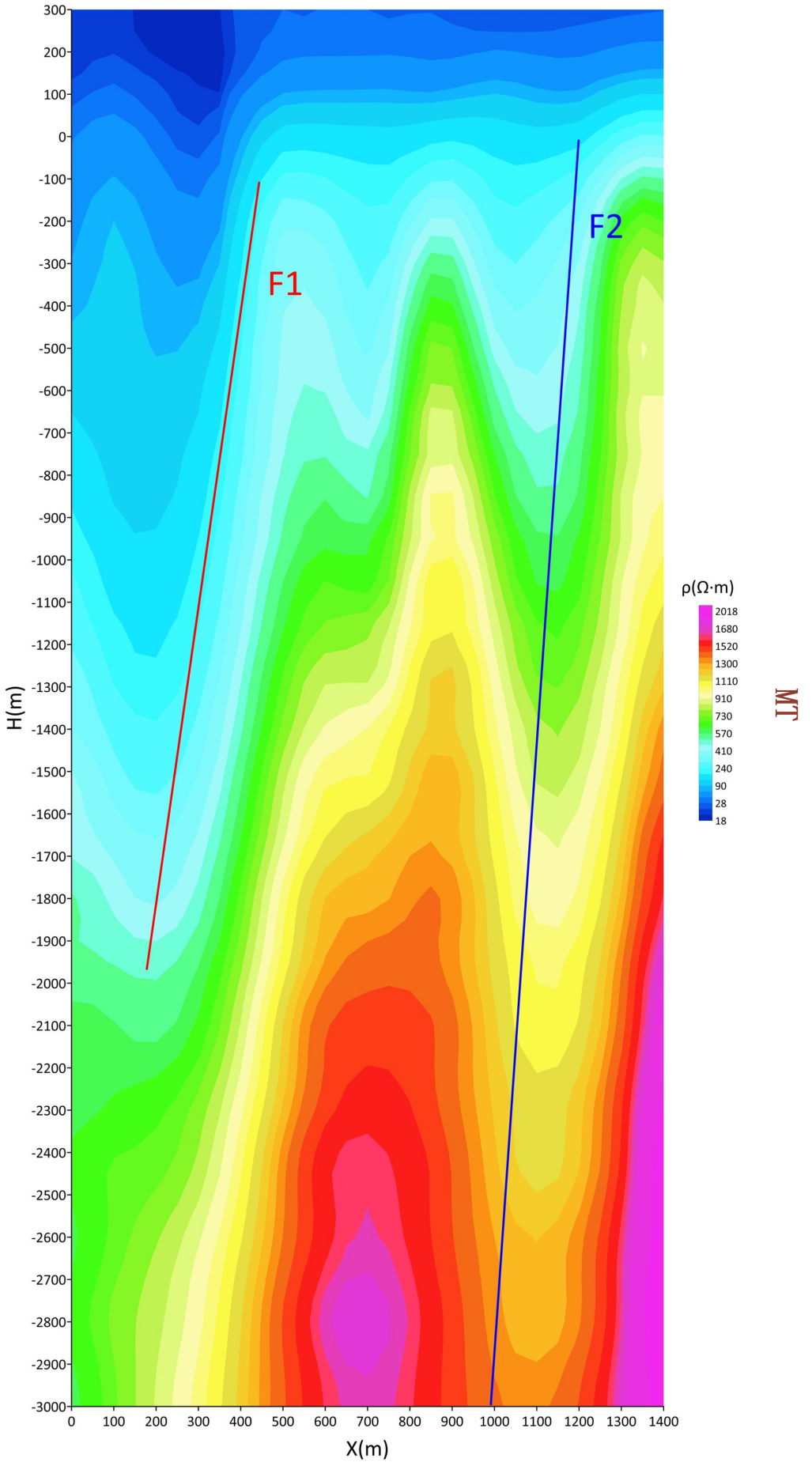

大地电磁反演断面很好地反映出深部的电性结构，明确了F1和F2断裂在深部地层中的发育情况。
