介绍

PSIP频谱激电仪（PSIP）是一种高性能、多通道的实验室/野外多用途的仪器，可以进行频谱激发极化、时间域激发极化、常规电阻率和自然电位的测量。

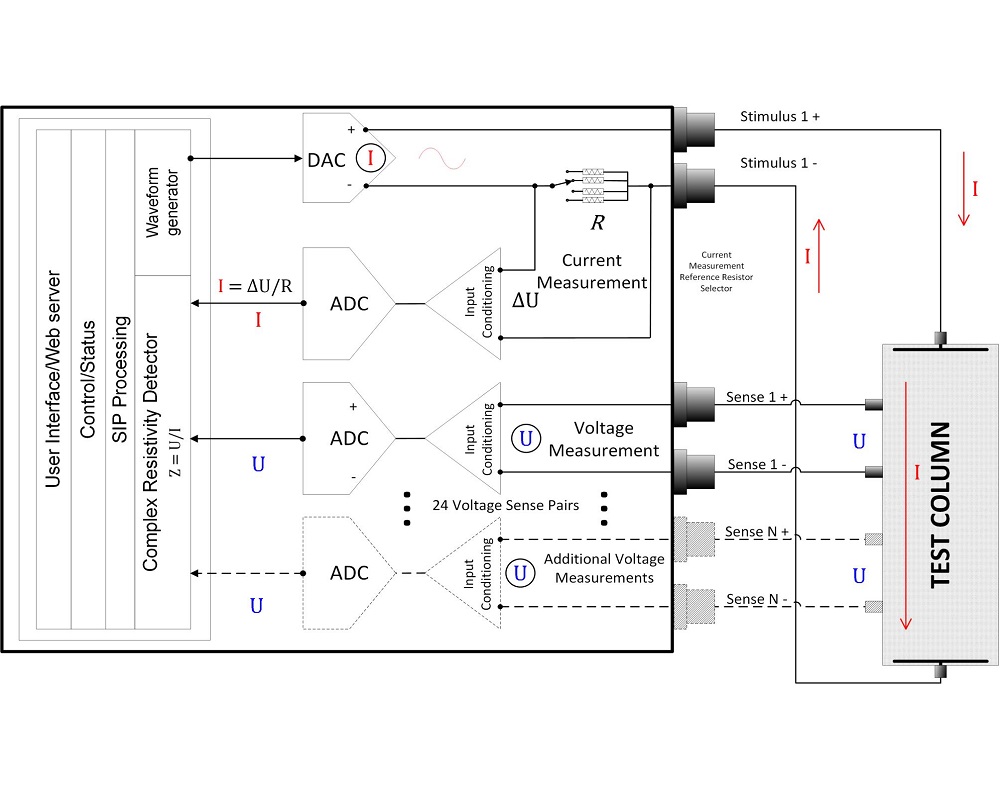

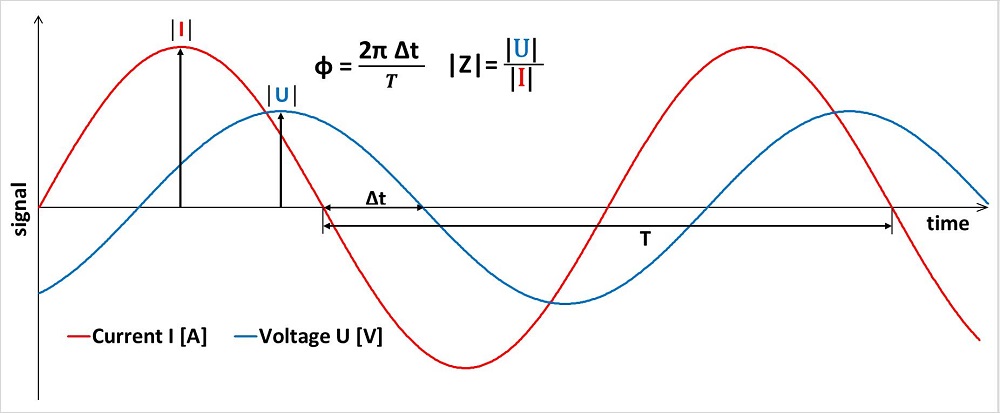

多通道频谱激电仪（PSIP）的响应信号是通过1 mHz 到 20 kHz频率的正弦波/方波电流来测量的，阻抗|Z|和相位ϕ是由感应电压U和模拟电流I决定的。

一、测量方法

1.   频谱激发极化；

2.   时间域激发极化；

3.   常规电阻率；

4.   自然电位。

  （注：时间域激发极化、常规电阻率、自然电位法需另购PSIP激发开关模块）

二、应用范围

1.       2-D、3-D功能物性分析；

2.       实验室水槽和井中物理模拟；

3.        陆地勘察和浅部井下勘察。

三、特点

1.       频率范围：1000s - 20kHz；

2.       多达4个同步发射装置；

3.       多达24个电极对；

4.       实现24个电极对同步采样；

5.       电极屏蔽来克服电容耦合和噪声；

6.       多台仪器串联可提高通道电压；

7.       用户可选（4个）参考电阻值；

8.       用户可选外部参考电阻器；

9.       WinXP/7/8系统，设置；

10.    防水仪器箱和运输箱。

四、接口

1.       以太网；

2.       USB-A；

3.       VGA；

4.       RS232；

5.       I²C；

6.       直流电源；

7.       模拟接地；

8.       底板接地；

9.       外触发器输入端；

10.     外触发器输出端；

11.     外参考电阻X4。

五、精度

1.       A/D：24bit；

2.       相位：<1mRad (1mHz - 1kHz)；

3.      阻抗：< 0.25%。

六、电源输入

                  9V - 36V DC。

七、输入：[1—24]

1.       类型：差分

2.       电压：±10V (20V p-p)；

3.       差分阻抗：4GΩ/1.25pF；

4.       共模阻抗：1GΩ/4pF。

八、输出一[1—4]

1.       类型：正弦波；

2.       电压：±10V (20V p-p)；

3.       电流：10mA (每通道)，20mA (所有通道)；

4.       阻抗：100mΩ。

  （注：另可选购PSIP激励放大模块，使发射电压达到±25V，发射电流达到1A。）

九、输出二[1—4]（可选发射机）

1.       类型：方波；

2.       电压：±800V；

3.       电流：10A 。

十、尺寸

1.       仪器：17.16’’ x 10.53’’ x 7.69’’；

2.       箱子：24.6’’ x 19.7’’ x 14.4’’。
