介绍

Electra 是用于二维和三维地电勘探电法成像的新设备，利用了Micromed公司在神经医疗领域30 年的研发经验，并将此技术引入到地球物理科学领域，降低仪器重量，提高测量精度，并且采用所有通道同步测量技术。

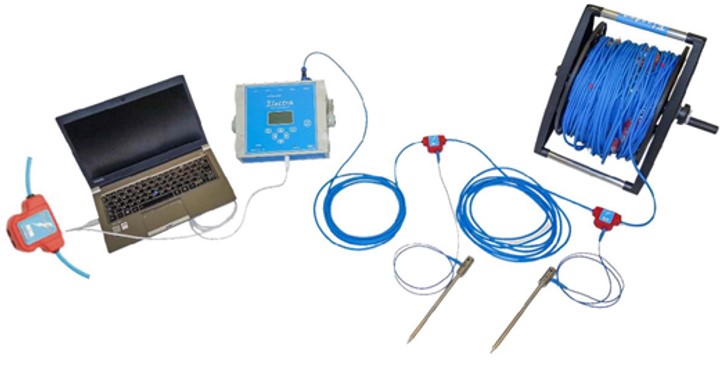

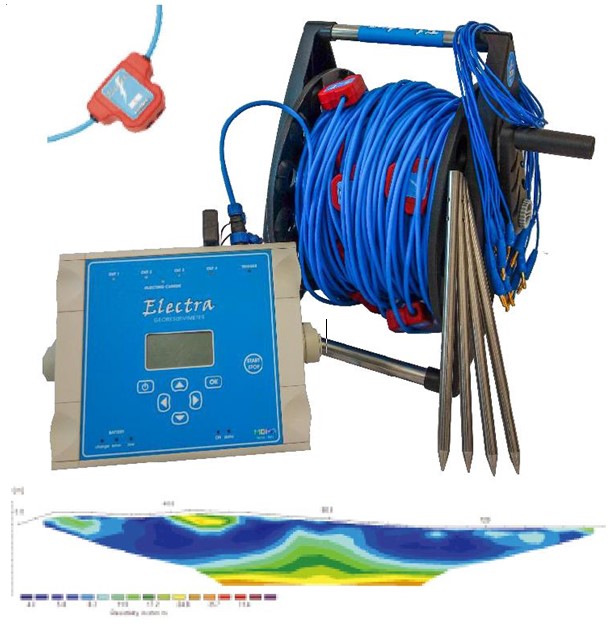

Electra 主要由一个中央控制单元组成，其一端通过带 USB 接口电缆连接到任意 PC 或掌上电脑，另一端连接到带有增压、信号数字化功能模块的电缆。数字化模块都有两种功能：将电流注入大地，测量大地响应信号，在信号的源头（电极）完成信号的放大、数字化处理。数字化后的信号通过轻巧、高强度的主传输电缆传输到中央控制单元，不存在任何信号串扰和衰减，信号的质量更好。

特点

● 多通道同步测量，测量速度快；

● 交变电流供电、测量，精度更高；

● 数字信号传输，提高信号质量；

● 尺寸小、重量轻、能耗低；

● 全新设计的采集程序，更简单直观。

主要应用

● 寻找地下水、空洞；

● 金属矿勘探；

● 环境污染监测；

● 考古文物调查；

● 地基和墙体完整性监测；

● 地质地层划分；

● 断层、破碎带探查。

技术指标

电源供应：内置12V可充电电池；

A/D 转换：所有供电、数字化测量模块同步进行；

信号传输方式        数字信号传输（数字化模块处进行信号转换）；

通道数：24、36、48、64道；

控制单元：

尺寸：24×20×8cm，重2.3kg；

波形：D/A 输出，连续控制电流和电压；

电流：±200mA（常用值±10mA）；

输入频率：1-32Hz；

输出：可选四个端口或电缆；

输出电压：最大400Vpp；

数字化模块：

尺寸：5×6×2cm；

输入：四个不同功能模块间自动传输；

输入阻抗：100MΩ；

采样速率：256-512Hz，所有通道同步进行；

数据传输：实时、连续地传到中央控制单元和PC。

采集软件

Electra Manager 是专业可视化数据采集软件， 非常直观地设置供电参数、 测线几何位置参数，所有经典测量方式（温纳、施伦贝格、偶极－偶极、 单极偶极、 自然电位、 激发极化等）都可以完全自动化的进行测量。

所有通道不受时间限制地同步进行数据采集，完全数字化的系统，使用交变电流、 均一化技术提升了信噪比。相比传统的测试系统，输入更低的能量却可以获取更优的测试结果。
