介绍

NMR-MINI-3 核磁共振系统测量的是充填在岩石孔隙中的水的氢质子的自由感应衰减(FID)信号。由此可以估算岩石样品中自由水的绝对孔隙度，也可以得到关于孔隙大小的相关信息。测量过程是在地球磁场的环境中进行的。配套的PC操作软件可以计算主频、峰值振幅、相位和横向弛豫时间T2。时间序列会被存储下来，以便用户进行其他计算。此仪器也可以测量纵向弛豫时间T1。应用自旋回波技术来计算横向弛豫时间T2。与传统的试验室仪器相比，NMR-MINI-3 核磁共振分析仪价格更低。核磁共振分析仪可以在偏远的地区使用，也可以在嘈杂的实验室使用。基本机体和接收机与 MRS-MIDI 系统是一致的。它的传感器可以测量直径为40 mm 和65 mm的样品。

应用领域

1. 评价水质

2.   纵向弛豫时间T₁测定

NMR-MINI-3 组件：

基本机体，带有AD转换器和USB；

发射机，带有信号发生器；

传感器，带有发射线框，接收线框，样品架；

1-4 接收机，带有放大器和BP滤波器

噪声传感器(2 参考线框)

PC控制操作软件：极化，记录，可视化，处理和存储数据。

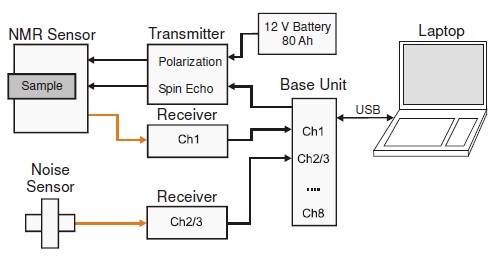

原理图

案例分析

对FID进行评价，可以得到重要的孔隙参数。峰值振幅E0 与孔隙中自由水的含量成正比。如果探头被饱和，可以通过E0计算孔隙度。T2时间与孔隙的直径是密切相关的。计算核磁共振参数时，需要计算FID的包络线。对FID的包络线进行拟合，可以得到参数信息。图4a展示了不同岩石样品。被污染的样品的孔隙可能被非液体的物体充填。图4b展示了不同油类的数据。

四个天然的和人工的岩石样品的FID。 62 ml， 4 stacks

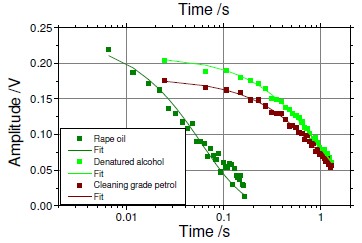

非液体的FID。 弛豫时间与密度为1H的岩石样品的粘度和峰值振幅相关
