介绍

美国TELEDYNE ODOM公司向市场推出了Chirp 型浅地层剖面系统。现在，Teledyne ODOM公司继承前者的技术，推出了新款的Chirp III浅地层剖面系统。Chirp III重量轻，方便携带，运输、售价低，适合在小船上应用。新系统的设置十分方便，可以使用多种拖鱼和声源。

特点

● 系统配置灵活

TTV-170 浅水拖体（600 米）

TTV-291或TTV292 深水拖体（1750 米）

AUV

船体安装

低频模拟信号源（即：Boomer 或Sparker）

● 双频运作：

Chirp III 系统能够以双频（2-7Khz 和10-20Khz）同时工作，该方式涵盖了较大的频率范围，且用户可以对不同的频率段进行选择，因此可以获得更高质量的浅剖数据；

● 高能量输出

Chirp III 系统的每个通道的最高输出能量可达4KW。

● 以太网输出

Chirp III 系统采用以太网输出数据，保证了高速安全的数据输出；

● 软件用户界面友好

采用了新的Chirp 处理技术，从而保证了数据的连续存储和显示。

主要性能指标

技术规格

主处理器：	主处理器：   基于PC 的工作站
DSP 声纳信号处理：	双DSP通道，16位A/D，每次发射，每个频道都采用FFT（快速傅氏变换算法）
数据存储：	原始数据以XTF 格式存储
操作软件：	Windows XP
显 示：	高分辨率显示
发射频率：	最大15 次/秒；
脉冲长度：	5 ms——50 ms，用户选择，脉冲波形存储在记忆体中
输出能量：	每个通道，最大为4KW；
换 能 器：	AT- 4 71 ，Chirp波段 2-7Khz；AT-12D7，Chirp波段10-20Khz；
电 缆：	Kevlar 拖曳电缆
工作深度：	TTV-170，最大600 米；TTV-190，最大1000   米
导航/注记：	NMEA 0183 界面，事件/定标，外来中断
硬拷贝记录：	灰阶图形记录仪（选项）
操作控制：	硬件增益（双通道）0-24dB/通道，双进程TVG，底跟踪（双通道），平滑， 水平/垂直缩放，显示增益控制，重复率控制，自定义调频波形设计
操作显示：	测深显示，水底反射度及硬度显示，信噪比显示，电压显示，自定义色板选择，色泽转换，导航图显示
尺寸和重量:	甲板单元： 20英寸宽 x 15 英寸高 x   22英寸深；120 磅重
	拖 鱼：TTV170：直径18英寸 x 24长英寸；空气中重98磅，水中80磅
	TTV190: 直径18英寸 x 64长英寸；空气中重300磅，水中170磅

案例

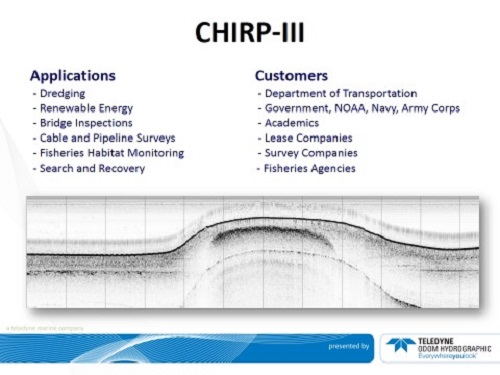

1、剖面测量

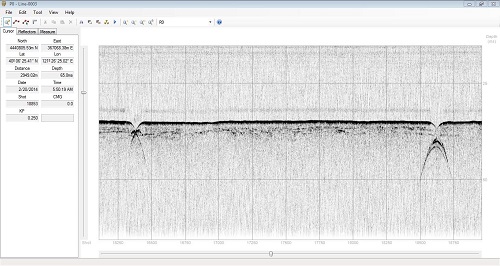

2、管线探测
